FRONTLINE GEMINI


Пластины с двойными стенками повышают безопасность

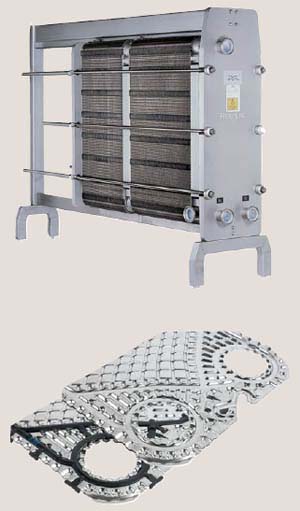

FrontLine Gemini разборные пластинчатые теплообменники

Применение

Пастеризация и другие процессы охлаждения- нагрева молочных продуктов, пива и других напитков, где требуется защита от смешивания. Применяются также для охлаждения- нагрева в фармацевтической промышленности.

Принцип действия

Пластинчатый теплообменник представляет собой пакет гофрированных металлических пластин с отверстиями для прохождения двух жидкостей, между которыми производится теплопередача.

Пакет пластин монтируется на раме между неподвижной и нажимной плитами и стягивается шпильками.

Пространство между пластинами герметизировано прокладками и образует чередующиеся каналы для двух сред. Число пластин определяется расходом сред, их физическими свойствами, заданным перепадом давления и температурным режимом. Патрубки могут располагаться на неподвижной и нажимной плите.

Рама

Теплообменные пластины и нажимная плита подвешены на верхнем несущем брусе и фиксируются нижним направляющим брусом; оба бруса закреплены на стойке. На стяжных шпильках в качестве шайб используются шарикоподшипники, что облегчает сборку и разборку теплообменника. Неподвижная плита и стойка оборудованы регулируемыми по высоте ножками.

На одной раме может быть установлено несколько теплообменников, отделенных друг от друга разделительными плитами с взаимозаменяемыми патрубками.

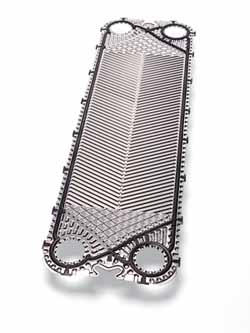

Пластины Gemini

Пластины Gemini состоят из двух пластин, сложенных вместе для минимизации воздушного зазора между листами, препятствующего теплопередаче.

Зазор между двумя пластинами непосредственно контактирует с воздушной средой, но не имеет никаких контактов с любой жидкостью. Во избежание попадания какой-либо жидкости между двумя пластинами контакт с воздушной средой защищен по всем краям пластины.

Пластины Gemini с двойными стенками повышают безопасность производства, поскольку образование трещины на пластине не приводит к смешиванию двух сред.

Пакет пластин

Гофры образуют канавки между соседними пластинами, создают точки контакта между пластинами, придавая конструкции жесткость, и увеличивают турбулентность потока, что способствует эффективной теплопередаче.

Для достижения оптимально высокой теплопередачи при необходимом перепаде давления пластины могут иметь различные конфигурации гофров. Уникальная распределительная зона обеспечивает равномерный поток по ширине пластины. Оригинальная система подвески позволяет легко монтировать пластины на раме и вместе с угловыми направляющими увеличивает прочность пакета пластин. Пластины можно переворачивать и пропускать через них параллельные потоки, т.е. для создания теплообменников достаточно иметь только один тип пластин.

Типы пластин

Front6 Gemini, Front8 Gemini и Front10 Gemini. Другие пластины серии FrontLine относятся к маркам Front и WideStream.

Прокладки

Пластины поставляются в комплекте с бесклеевыми прокладками Clip-On, которые легко заменяются, даже если пластины не сняты с рамы. Материал прокладок выбран с учетом обеспечения безопасного использования при работе с фармацевтическими и пищевыми продуктами.




Стандартные материалы

Пластины

Нержавеющая сталь 316
Толщина всех пластин Front Gemini 2 x 0,4 мм

Прокладки

Жароустойчивый нитрил-FDA или EPDM-FDA. Бесклеевая конструкция Clip-On

Рама

Неподвижная и прижимная плиты полностью изготовлены из нержавеющей стали. Все смачиваемые детали изготовлены из кислотостойкой нержавеющей стали. Остальные элементы - из разных сортов нержавеющей стали. Гайки и стяжные шпильки сделаны из латуни с хромовым покрытием.

Технические характеристики

Отвечает Европейской директиве по оборудованию под давлением (PED), может иметь маркировку CE в зависимости от конструкции.

Патрубки

Патрубки с соединениями по стандартам DIN, SMS, Tri(CLAMP, B.S./RJT и IDF/ISO. Патрубки других стандартов - по заказу.



Пластины

Пластины Front 6 Front 8 Front 10
  Gemini Gemini Gemini
Рисунок пластины Шеврон Шеврон Шеврон
Поверхность m2 0.18 0.38 0.62
Габаритные размеры, мм 1,000 x 250 1,250 x 375 1,500 x 500
Диаметр отверстий, мм 55 80 105
Толщина, мм 2 X 0.4 2 X 0.4 2 X 0.4


Дополнительное оборудование

- Гильза для термометра и штуцер с воздуховыпускным краном
- Гильза для термометра
- Штуцер для датчика давления 51 мм
- Защитный кожух
- Защитная трубка для стяжных шпилек из нержавеющей стали
- Качество поверхности 3 А
- Патрубки из титана или SMO (на неподвижной и прижимной плитах)
- Удлиненные опоры
- Дополнительный стандартный гаечный ключ или пневматический инструмент для затяжки гаек
- Набор для пуска в эксплуатацию, прокладки
- Свидетельства об испытании и сертификаты на материалы
- Свидетельства об испытании уполномоченными компаниями
