Лучшие аппараты малой производительности

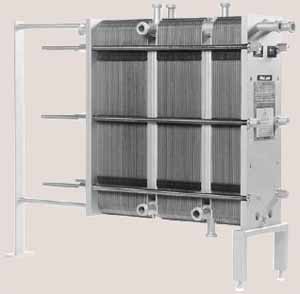

Clip 3 пластинчатые теплообменники

Применение
Пастеризация и другие процессы охлаждения-нагрева молочных продуктов, пива, фруктовых соков и подобных пищевых продуктов.

Принцип действия
Теплообменник представляет собой смонтированный на раме пакет стянутых шпильками гофрированных металлических пластин, пространство между которыми уплотнено прокладками. Пластины имеют по углам отверстия, а прокладки расположены так, что две рабочие среды движутся через чередующиеся каналы между пластинами. Среды в двух соседних каналах разделены пластиной и не смешиваются. Теплота передается через пластины от горячей среды к холодной. На одной раме может быть установлено несколько теплообменников, отделенных друг от друга разделительными плитами с взаимозаменяемыми патрубками.

Рама
Рама состоит из неподвижной и нажимной плит, верхней несущей и нижней направляющей балок, стойки и стяжных шпилек с гайками.
Неподвижная плита Clip-3RM оборудована регулируемыми ножками, а плита Clip-3RMV не имеет ножек, поскольку теплообменник предназначен для настенного монтажа.

Пластины
Гофры образуют канавки между соседними пластинами, создают точки контакта между пластинами, придавая конструкции жесткость, и увеличивают турбулентность потока, что способствует эффективной теплопередаче. Шевронная гофрировка обеспечивает максимальную прочность при высоких рабочих давлениях. Пластины можно переворачивать и пропускать через них параллельные потоки, т.е. для создания теплообменников достаточно иметь только один тип пластин.

Прокладки
Пластины поставляются в комплекте с бесклеевыми прокладками Clip-On, которые легко заменяются,
даже если пластины не сняты с рамы. Замена прокладок не требует каких либо инструментов.



Стандартные материалы

Пластины
Нержавеющая сталь AISI 316

Прокладки
NBR, одобренный FDA, конструкция Clip-On

Рама
Соединительные плиты изготовлены из низкоуглеродистой стали, плакированной нержавеющей сталью,
поверхность обработана стеклянной дробью. Гайки сделаны из латуни с хромовым покрытием, все
остальные детали - из нержавеющей стали.

Технические характеристики

Пластины
Гофрировка........................Шевронная
Площадь, м2.......................0,058
Габаритные размеры, мм......625 х 120
Диаметр отверстий, мм.........23
Толщина, мм.......................0,5

Присоединительные патрубки
Все присоединительные патрубки диаметром 25 мм Патрубки со штуцерами по стандартам DIN или SMS.
Патрубки других стандартов - по заказу.
Соответствует шведским нормативам для сосудов высокого давления и стандарту AD Merkblatter (Германия).

Специальные исполнения и дополнительные принадлежности
- Защитный кожух
- Отделка 3-А
- Дополнительный стандартный гаечный ключ
- Свидетельства об испытании и сертификаты на материалы
- Свидетельства об испытании уполномоченными компаниями
